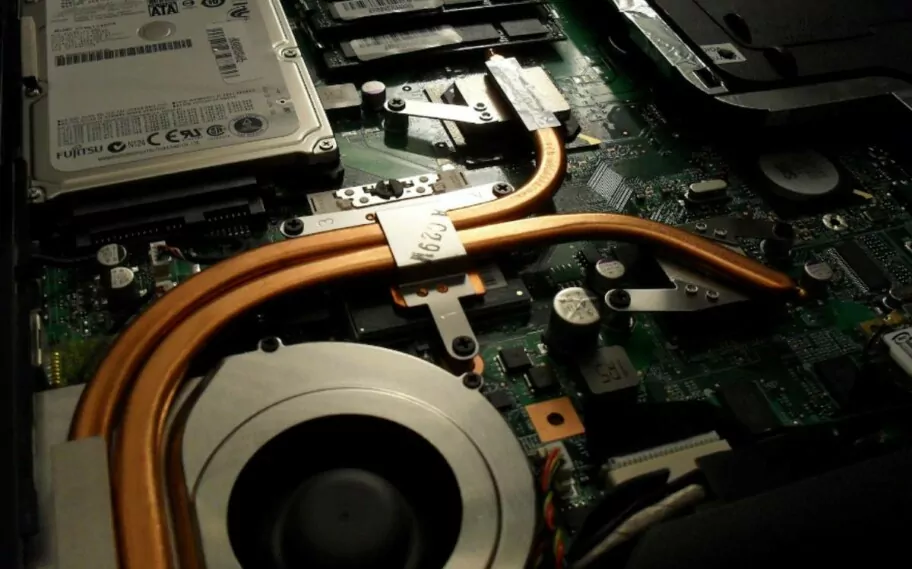

O que é heat pipe?

Os Heat Pipes, ou “tubos de calor” em português, são componentes na tecnologia de hardware utilizados principalmente para a gestão térmica de dispositivos eletrônicos. Em essência, um Heat Pipe é um tubo de alta condutividade térmica que transfere calor de uma extremidade a outra de maneira extremamente eficiente.

Eles são amplamente aplicados em coolers para processadores (CPUs), placas de vídeo (GPUs) e outros componentes eletrônicos que geram calor.

Estrutura e funcionamento

Os Heat Pipes são geralmente construídos com materiais de alta condutividade térmica, como cobre ou alumínio. Esses materiais são escolhidos por sua capacidade de transferir calor de maneira eficaz.

Internamente, os Heat Pipes contêm um fluido de trabalho (geralmente uma mistura de água com etanol ou metanol) e um pavio, que é uma estrutura porosa feita de materiais como pó de cobre ou espuma de cobre.

O funcionamento dos Heat Pipes baseia-se na mudança de fase do fluido interno. Quando a extremidade quente do tubo (conectada ao componente eletrônico) aquece, o fluido evapora, absorvendo calor.

O vapor então se move para a extremidade fria, onde condensa, liberando o calor para o ambiente.  O líquido condensado retorna à extremidade quente através do pavio, reiniciando o ciclo. Este processo contínuo de evaporação e condensação permite uma transferência de calor muito eficiente.

Entendendo como funciona um Heat Pipe

Imagine que você está segurando uma xícara de café quente. A xícara esquenta sua mão porque o calor do café está sendo transferido para sua pele. Agora, pense em um dispositivo que precisa se livrar do excesso de calor, como um processador de computador.

O Heat Pipe é como um “canudo mágico” que ajuda a mover esse calor de uma parte quente do dispositivo para uma parte fria, onde ele pode se dissipar no ambiente.

Estrutura básica: um Heat Pipe é essencialmente um tubo oco, feito de materiais altamente condutivos, como cobre ou alumínio. Dentro do tubo, há uma pequena quantidade de fluido (geralmente uma mistura de água com etanol ou metanol) e um pavio (uma estrutura porosa feita de pó de cobre ou espuma de cobre).

Processo de Evaporação

• Parte quente: quando o componente eletrônico (como o processador) aquece, ele transfere esse calor para uma extremidade do Heat Pipe.
• Evaporação: o calor faz com que o fluido dentro do Heat Pipe evapore. Pense nisso como se estivesse fervendo água em uma panela – o líquido vira vapor.
• Migração do vapor: o vapor quente se move rapidamente através do tubo em direção à extremidade mais fria do Heat Pipe. O movimento é facilitado pela ausência de ar dentro do tubo (quase vácuo), o que permite que o vapor se desloque sem resistência significativa.

Processo de Condensação

• Parte fria: quando o vapor chega à extremidade fria do Heat Pipe (normalmente conectada a um dissipador de calor ou ventilador), ele encontra uma superfície muito mais fria.
• Condensação: o vapor esfria e volta a se transformar em líquido. Este processo é similar ao que acontece quando você vê vapor de água se transformando em gotas ao tocar uma superfície fria, como uma janela em um dia frio.

Processo de retorno do líquido

• Pavio: o líquido condensado é absorvido pelo pavio, que o transporta de volta para a parte quente do Heat Pipe, reiniciando o ciclo. O pavio age como uma esponja, sugando o líquido e garantindo que ele flua de volta para a área de evaporação, independentemente da orientação do Heat Pipe.

Resumindo as etapas do ciclo

1. Parte Quente: o componente eletrônico aquece a extremidade do Heat Pipe.
2. Evaporação: o fluido no Heat Pipe evapora, absorvendo o calor.
3. Transporte: o vapor quente viaja para a extremidade fria.
4. Condensação: o vapor se condensa na extremidade fria, liberando o calor.
5. Retorno: o pavio transporta o líquido condensado de volta para a extremidade quente.

Leia também:

• O que é PC Bus?
• O que são memórias ECC?
• O que é polling rate?

Tipos de Heat Pipes

1. Heat Pipes convencionais

Os Heat Pipes convencionais são tubos de formato cilíndrico que utilizam a tecnologia de mudança de fase para transferir calor. Eles são eficazes e comumente usados em diversas aplicações de hardware, como em coolers de CPU e GPU.

2. Vapor Chambers

As Vapor Chambers são uma evolução dos Heat Pipes convencionais. Elas apresentam um design mais plano e compacto, oferecendo uma área de superfície maior para a transferência de calor.

Assim como os Heat Pipes, as Vapor Chambers utilizam a evaporação e condensação do fluido para transferir calor, mas sua forma plana as torna ideais para dispositivos com espaço limitado.

Empresas como NVIDIA, AMD e Cooler Master são conhecidas por incorporar Vapor Chambers em seus sistemas de resfriamento de alta performance.

3. Thermosyphons

Os Thermosyphons são um tipo de Heat Pipe que utiliza a gravidade para retornar o líquido condensado à extremidade quente. Eles são frequentemente usados em aplicações onde o evaporador está localizado abaixo do condensador.

4. Loop Heat Pipes

Os Loop Heat Pipes são dispositivos de transferência de calor em duas fases que podem transportar calor a maiores distâncias. Eles utilizam um fluxo de líquido e vapor co-corrente, ao contrário do fluxo contra-corrente nos Heat Pipes convencionais.

5. Heat Pipes Oscilantes

Os Heat Pipes Oscilantes, ou pulsantes, são parcialmente preenchidos com fluido de trabalho e arranjados em um padrão serpentino. O movimento oscilante do fluido dentro do tubo ajuda na transferência de calor.

Aplicações práticas de Heat Pipes

Nos computadores, os Heat Pipes são utilizados principalmente em coolers de CPUs e GPUs. Eles ajudam a dissipar o calor gerado por esses componentes durante o funcionamento, mantendo a temperatura baixa e evitando superaquecimento. Isso é essencial para garantir o desempenho e a longevidade dos componentes.

Além dos computadores, os Heat Pipes também são usados em outras indústrias. Eles podem ser encontrados em dispositivos eletrônicos diversos, como chipsets e transistores, além de serem utilizados em sistemas de refrigeração industrial e até em aeronaves, onde a gestão térmica é crucial.Entenda a seguir!

Indústria eletrônica

Além dos computadores, os Heat Pipes também são amplamente utilizados em outros dispositivos eletrônicos. Eles podem ser encontrados em chipsets, transistores e até em dispositivos móveis de alta performance, como tablets e smartphones. A capacidade dos Heat Pipes de operar silenciosamente os torna ideais para eletrônicos que exigem operação silenciosa.

Refrigeração industrial

Na indústria, os Heat Pipes são utilizados em sistemas de refrigeração industrial onde é necessário transferir grandes quantidades de calor de maneira eficiente. Por exemplo, em fábricas e plantas de processamento, eles ajudam a manter a temperatura de máquinas e equipamentos dentro de limites seguros, prevenindo danos e melhorando a eficiência operacional.

Aplicações aeroespaciais

Os Heat Pipes desempenham um papel crucial em aplicações aeroespaciais. Em satélites e naves espaciais, eles são utilizados para equilibrar a temperatura dos componentes durante a órbita. Um lado do satélite pode estar exposto ao calor intenso do sol, enquanto o outro lado está no frio do espaço. Os Heat Pipes ajudam a redistribuir o calor, garantindo que todos os componentes funcionem dentro de suas faixas de temperatura ideais.

A NASA foi uma das primeiras organizações a adotar o uso de Heat Pipes em suas missões espaciais nos anos 1960. A primeira aplicação foi a equalização térmica de transponders de satélite.

À medida que os satélites orbitam, um lado é exposto à radiação direta do sol, enquanto o outro lado permanece na escuridão fria do espaço. Essa diferença extrema de temperatura pode afetar a confiabilidade e precisão dos transponders.

Os Heat Pipes ajudaram a gerenciar os fluxos de calor altos e demonstraram operação perfeita tanto com quanto sem a influência da gravidade.

A NASA também testou Heat Pipes projetados para condições extremas, usando fluidos de trabalho como sódio líquido. Outras formas de Heat Pipes são atualmente usadas para resfriar satélites de comunicação, onde a gestão térmica é vital para o funcionamento contínuo e confiável dos sistemas eletrônicos a bordo.

Construções em permafrost

Os Heat Pipes são utilizados em construções sobre permafrost para manter o solo congelado e prevenir o colapso das estruturas.

Um exemplo notável é o Trans-Alaska Pipeline, onde os Heat Pipes são usados para evitar que o calor residual do petróleo e o calor gerado por fricção e turbulência derretam o permafrost, o que poderia causar o afundamento e danos ao oleoduto. Os Heat Pipes mantêm o permafrost congelado ao longo do ano, garantindo a estabilidade estrutural.

Aplicações em energia solar

Os Heat Pipes são amplamente utilizados em sistemas de aquecimento solar térmico, especialmente em coletores solares de tubo evacuado. Nestes sistemas, a água destilada é comumente usada como fluido de transferência de calor dentro de um tubo de cobre selado, que está localizado dentro de um tubo de vidro evacuado e orientado para o sol. Este design reduz significativamente a perda de calor por condução e convecção, aumentando a eficiência do sistema.

Impacto ambiental e sustentabilidade

Os Heat Pipes ajudam a reduzir o consumo de energia em sistemas de refrigeração, contribuindo para a redução da pegada de carbono. A alta eficiência na transferência de calor dos Heat Pipes significa que menos energia é necessária para resfriar os componentes, resultando em economias de energia significativas.

Além disso, muitos materiais usados na fabricação de Heat Pipes, como cobre e alumínio, são recicláveis, promovendo práticas de fabricação mais sustentáveis.

Quatro vantagens dos Heat Pipes em eletrônicos

1. Eficiência energética: os Heat Pipes são altamente eficientes na transferência de calor. A mudança de fase do fluido permite que grandes quantidades de calor sejam movidas rapidamente de uma parte do dispositivo para outra.
2. Design compacto: os Heat Pipes permitem a construção de sistemas de resfriamento mais compactos, ideais para dispositivos móveis e outros equipamentos com restrições de espaço. Isso é particularmente útil em laptops e outros dispositivos portáteis.
3. Operação silenciosa: como os Heat Pipes não possuem partes móveis, eles operam sem emitir ruído, ao contrário dos ventiladores, proporcionando um ambiente mais silencioso, ideal para escritórios e ambientes domésticos.
4. Baixa manutenção: por serem sistemas fechados sem partes mecânicas, os Heat Pipes praticamente não requerem manutenção, aumentando sua durabilidade e confiabilidade ao longo do tempo.

Comparações com outras tecnologias de resfriamento

Heat Pipes vs. Air Coolers

Os Air Coolers utilizam movimento de ar para resfriar componentes, mas produzem ruído e requerem manutenção periódica. Os Heat Pipes, por outro lado, operam silenciosamente e sem a necessidade de manutenção regular.

Vantagens dos Heat Pipes contra Air Coolers:

• Operação silenciosa: os Heat Pipes não possuem partes móveis, o que significa que operam sem ruído, ao contrário dos Air Coolers que utilizam ventiladores.
• Baixa manutenção: sem fans para limpar ou substituir, os Heat Pipes requerem pouca ou nenhuma manutenção.

Desvantagens dos Heat Pipes contra AIr Coolers

• Capacidade limitada: em situações de resfriamento extremo, os Air Coolers de alta performance podem dissipar mais calor devido à circulação forçada de ar.
• Dependência da orientação: embora modernos Heat Pipes sejam projetados para operar em qualquer direção, a gravidade pode afetar o retorno do líquido, enquanto os Air Coolers não têm essa limitação.

Heat Pipes vs. Water Coolers

Os sistemas de resfriamento a água utilizam líquido para transferir calor, mas são mais complexos e podem vazar. Os Heat Pipes oferecem uma solução mais simples e confiável, embora com capacidade de dissipação de calor um pouco inferior em comparação aos sistemas de water cooling de alta performance.

Vantagens dos Heat Pipes contra Water Coolers

• Simplicidade: os Heat Pipes são mais simples de instalar e não requerem bombas ou tubos de água.
• Confiabilidade: sem risco de vazamentos, os Heat Pipes oferecem uma solução mais confiável e menos complexa.

Desvantagens dos Heat Pipes contra Water Coolers

• Capacidade de dissipação inferior: os sistemas de resfriamento a água geralmente têm uma capacidade de dissipação de calor superior, o que os torna mais eficazes em aplicações de alto desempenho, como overclocking extremo.
• Eficiência em altas temperaturas: em temperaturas muito altas, os Heat Pipes podem se tornar menos eficientes, enquanto os sistemas de resfriamento a água podem continuar a operar eficazmente.
• Flexibilidade de design: os Water Coolers podem ser projetados para atender a uma variedade de configurações e tamanhos de gabinetes, proporcionando uma maior flexibilidade em designs personalizados.

5 limitações dos Heat Pipes

1. Faixa de temperatura limitada

Os Heat Pipes precisam operar dentro de uma faixa de temperatura específica para serem eficazes. Fora dessa faixa, sua eficiência pode ser drasticamente reduzida:

• Temperaturas Baixas: se a temperatura estiver muito baixa, o fluido de trabalho não vaporiza, impedindo o processo de transferência de calor.
• Temperaturas Altas: se a temperatura estiver muito alta, todo o fluido se transforma em vapor, o que impede a condensação e a continuidade do ciclo de transferência de calor.

2. Capacidade de dissipação de calor

Embora os Heat Pipes sejam altamente eficientes, sua capacidade de dissipação de calor é limitada pelo tamanho e design. Em aplicações de alta performance, como overclocking extremo, eles podem não ser tão eficazes quanto os sistemas de resfriamento a água.

3. Orientação e gravidade

A eficácia dos Heat Pipes pode ser influenciada pela orientação física do dispositivo. Embora muitos Heat Pipes modernos sejam projetados para operar em qualquer direção, a gravidade ainda pode afetar o retorno do líquido condensado no pavio, especialmente em designs mais antigos ou menos sofisticados.

4. Custo de produção

Os Heat Pipes de alta qualidade, feitos de materiais premium como cobre, podem ser mais caros de produzir do que soluções de resfriamento por ar simples. Isso pode aumentar o custo final dos dispositivos que utilizam essa tecnologia.

5. Vida útil e degradação

Com o tempo, os Heat Pipes podem sofrer degradação devido à difusão de gases não condensáveis ou à corrosão interna. Isso pode reduzir sua eficiência na transferência de calor e eventualmente requerer substituição.

Conclusão

Os Heat Pipes são componentes essenciais na gestão térmica de dispositivos eletrônicos modernos. Utilizando ciclos de evaporação e condensação, eles transferem calor de maneira extremamente eficiente, sendo amplamente utilizados em coolers de CPUs e GPUs, bem como em diversas outras aplicações industriais.

Graças à sua eficiência, design compacto e operação silenciosa, os Heat Pipes hoje se posicionam como uma escolha superior para muitas aplicações. Eles são particularmente valorizados em ambientes onde o ruído deve ser minimizado e a manutenção reduzida ao mínimo, como em laptops, smartphones e equipamentos de alta performance.

Recentemente, os Heat Pipes têm sido integrados em tecnologias emergentes, como células fotovoltaicas, onde ajudam a aumentar a eficiência dos painéis solares ao gerenciar melhor o calor. Em sistemas de controle de varas híbridas para reatores nucleares, os Heat Pipes desempenham um papel fundamental na dissipação segura de calor, demonstrando sua capacidade de operar em condições extremas.

Apesar das limitações, como a faixa de temperatura operacional e a capacidade de dissipação de calor em comparação com sistemas de resfriamento a água, os Heat Pipes continuam a evoluir. Pesquisas contínuas buscam melhorar sua performance e expandir suas aplicações, incluindo o uso de novos materiais como o grafeno, que promete aumentar ainda mais a eficiência térmica.

Além disso, os Heat Pipes são uma solução ambientalmente mais sustentável, contribuindo para a redução do consumo de energia em sistemas de resfriamento e promovendo práticas de fabricação mais ecológicas devido ao uso de materiais recicláveis.

O futuro dos Heat Pipes é promissor, com potencial para revolucionar ainda mais a gestão térmica em várias indústrias.
