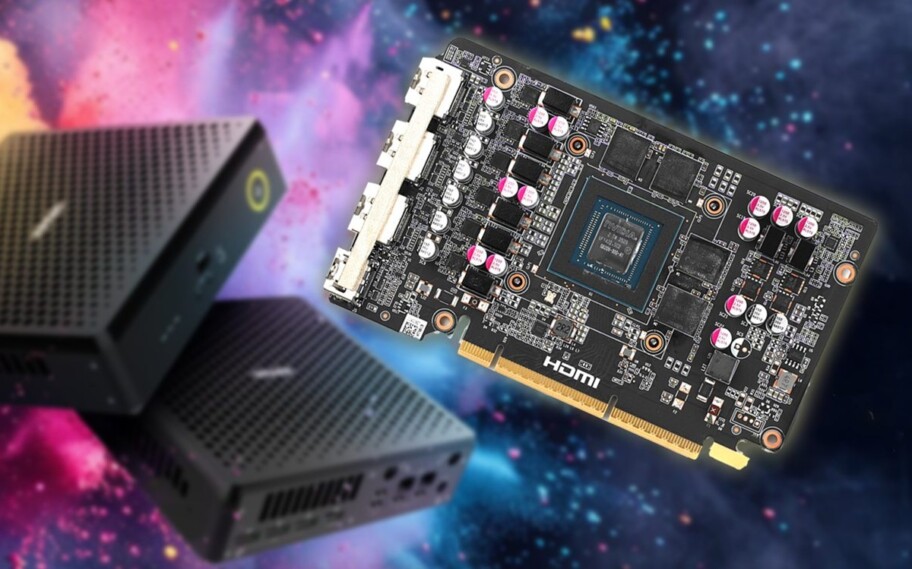

Você já ouviu falar de uma RTX 5060 Ti sem 8-pin? Se a resposta for “não”, conheça agora: modelo ZOTAC Magnus pode ser alimentado só pelo slot PCIe!
A ZOTAC apresentou uma solução técnica incomum para integrar uma placa de vídeo para desktop de alto desempenho em um espaço extremamente reduzido.

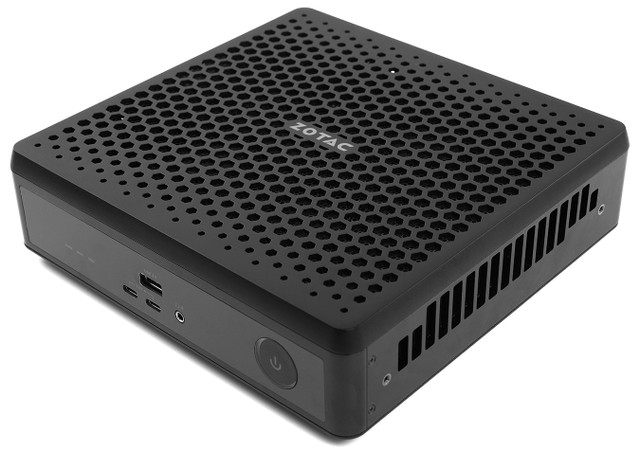

O mini PC Magnus, modelo EN275060TC, conta com uma GeForce RTX 5060 Ti de 16 GB para desktop utilizando uma conexão PCI Express dividida.
Contudo, antes de prosseguirmos com detalhes adicionais, confiram uma tabela resumida com as principais perguntas e respostas deste tema:
| Pergunta | Resposta |
|---|---|
| O que a ZOTAC fez de diferente no mini PC Magnus? | A ZOTAC dividiu o slot PCIe em duas partes: uma para dados (PCIe 5.0 x8) e outra só para fornecer energia elétrica à GPU, eliminando cabos extras. |
| Qual placa de vídeo usa esse sistema? | A GeForce RTX 5060 Ti para desktop, de 16 GB, no modelo compacto EN275060TC. |
| Como essa interface híbrida funciona? | Metade dos contatos (x8) cuida da comunicação com a placa-mãe. A outra metade (x8) leva energia direto da fonte do PC para a placa de vídeo. |
| Qual a vantagem principal desse design? | Permite colocar uma GPU potente de desktop em um gabinete mini PC muito pequeno (2,65L) sem usar conectores de força externos. |
| A GPU tem desempenho total com isso? | Sim. A conexão PCIe 5.0 x8 tem banda suficiente, e o sistema entrega os 180W que a RTX 5060 Ti precisa para seu desempenho máximo. |
| Esse design funciona com qualquer placa de vídeo? | Não. Tem um limite de cerca de 200W. Placas mais fortes, como a RTX 5070 Ti, precisam de conector dedicado e não são compatíveis. |
| É possível fazer overclock? | O software permite aumentar a potência em 11%, mas o sistema de resfriamento do gabinete pequeno não mantém 180W constantes, limitando o overclock. |
| Quem descobriu os detalhes técnicos? | O site HKEPC, que fez a desmontagem do ZOTAC Magnus e analisou sua placa-mãe. |
| Existe algo similar no mercado? | Não exatamente. Soluções como o conector de alta potência da ASUS para placas BTF são diferentes e não integram dados e energia no mesmo slot desta forma. |
Como funciona a interface PCIe dupla da ZOTAC

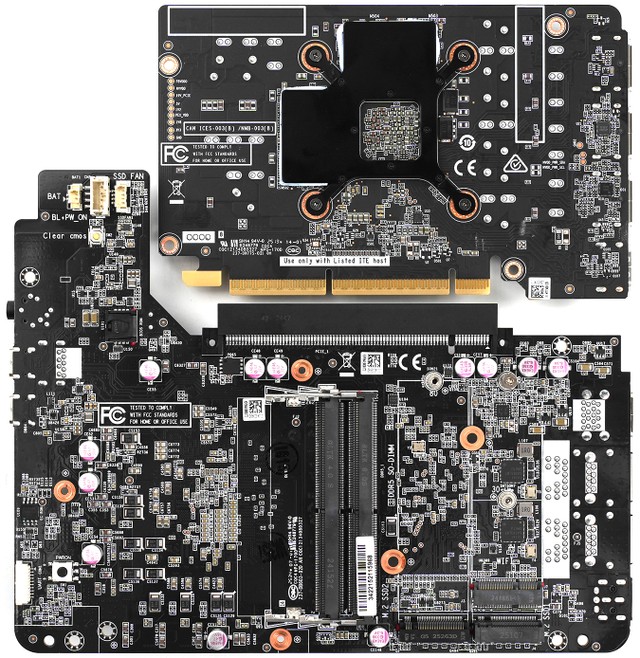

Contextualizando as informações acima, a configuração implementada pela ZOTAC separa os contatos do slot PCIe em dois grupos distintos. Conforme a análise do site HKEPC, um dos conjuntos atua como a conexão padrão de dados com a placa-mãe, operando em PCIe 5.0 x8.
O segundo conjunto de contatos é dedicado exclusivamente ao fornecimento de energia elétrica para a GPU, funcionando como um canal adicional de PCIe 5.0 x8 para conduzir eletricidade.
Essa abordagem elimina a necessidade dos cabos de alimentação externos tradicionais, como os conectores de 8 ou 12 pinos.
A energia é entregue diretamente da fonte do mini PC para a placa de vídeo por meio do próprio slot PCIe modificado. O desenho permite que a RTX 5060 Ti receba até 180 watts, energia suficiente para seu funcionamento completo.
Vantagens e limitações do design híbrido para PCs compactos
A solução mantém o desempenho da GPU, pois uma conexão PCIe 5.0 x8 oferece largura de banda suficiente para a RTX 5060 Ti.
Os testes de desempenho, ou benchmarks, realizados com o produto mostram resultados dentro do esperado para este modelo de placa de vídeo. Este método pode servir como um modelo para outros PCs compactos que utilizem GPUs com consumo de energia moderado.
A eficácia do sistema tem um limite claro de potência, estimado em cerca de 200 watts. Por isso, a solução não é adequada a placas de vídeo mais potentes.
O modelo Magnus com a GeForce RTX 5070 Ti, por exemplo, requer um conector 12V-2×6 dedicado e possui um gabinete consideravelmente maior.
Conforme mencionado acima, outras abordagens no mercado, como o conector de alta potência para suas placas-mãe BTF, também não replicam a integração alcançada neste design da ZOTAC.
Leia mais
- Android chega aos PCs: Google desenvolve Aluminium OS para desktops
- Acemagic Tank M1A Pro Plus é um potente mini PC em forma de cubo com Ryzen AI Max+ 395
- Minisforum G1 Pro: PC gamer mais fino que o PS5 Pro traz Ryzen 9 de 16 núcleos, RTX 5060 e resfriamento de 300W
RTX 5060 Ti sem 8-pin? Modelo ZOTAC Magnus pode ser alimentado só pelo slot PCIe; conclusões
Embora o software da ZOTAC permita aumentar o limite de energia da GPU em até 11% para overclock, a capacidade de resfriamento do mini PC Magnus impõe uma restrição prática.
A análise indica que o sistema de refrigeração não consegue manter a placa de vídeo operando consistentemente no seu limite máximo de 180 watts por períodos prolongados.
Portanto, para finalizar, destacamos que o ganho de desempenho via overclock é limitado pela dissipação térmica do gabinete compacto de 2,65 litros.
A aí? O que achou da iniciativa da ZOTAC? Compartilhe o seu ponto de vista nesta publicação e continue acompanhando o Adrenaline
Fonte: X (antigo Twitter) | HKEPC
