Aqui no Adrenaline, somos grandes entusiastas de mini-PC. No entanto, transformar um PC desktop em algo realmente pequeno é um desafio complexo devido à grande variação de formatos e tamanhos das peças. Para alcançar o nível de miniaturização que desejávamos — o menor que conseguíssemos, o mais “piticuxo” possível —, a única solução foi fazer o gabinete nós mesmos.
É neste ponto que a impressora 3D se torna uma ferramenta fundamental e “muito maneira”: ela permite que a ideia saia da sua cabeça e vá literalmente para o mundo real. Em parceria com a Bambu Labs, levamos o conceito faça você mesmo ao extremo, desenhando tudo do zero para otimizar o espaço.
Escolha de Componentes: Eficiência e Compactação
Para montar um PC compacto, o ponto de partida é a escolha da placa-mãe. Optamos pelo formato mini-ITX. Formatos ainda menores, como nano-ITX ou Pico-ITX, existem, mas são tipicamente para usos muito específicos e não rodariam jogos exigentes.
Nossa escolha foi a B760I Aorus Pro, uma placa-mãe mini-ITX robusta para processadores Intel Core de 12ª, 13ª e 14ª geração.
A potência do processador precisava ser equilibrada com o aquecimento, pois um chip muito potente exigiria um sistema robusto de resfriamento, inviabilizando o tamanho reduzido do projeto. Decidimos usar o Core i5-13400, que oferece um bom nível de performance e tem um TDP de 65 watts, dissipando menos calor.
Para resfriá-lo, escolhemos o menor cooler que encontramos: o Noctua NH-L9i. Este é um cooler de perfil baixo, com apenas 3,7 centímetros de altura, ficando quase do mesmo tamanho que a dissipação dos VRMs da placa-mãe. Embora o 13400 não permita overclock formalmente, o NH-L9i (com 59 pontos no NSPR da Noctua) oferece uma pequena margem de segurança térmica, essencial em um projeto tão apertado.
A Placa de Vídeo e a Fonte de Alimentação para um mini-PC

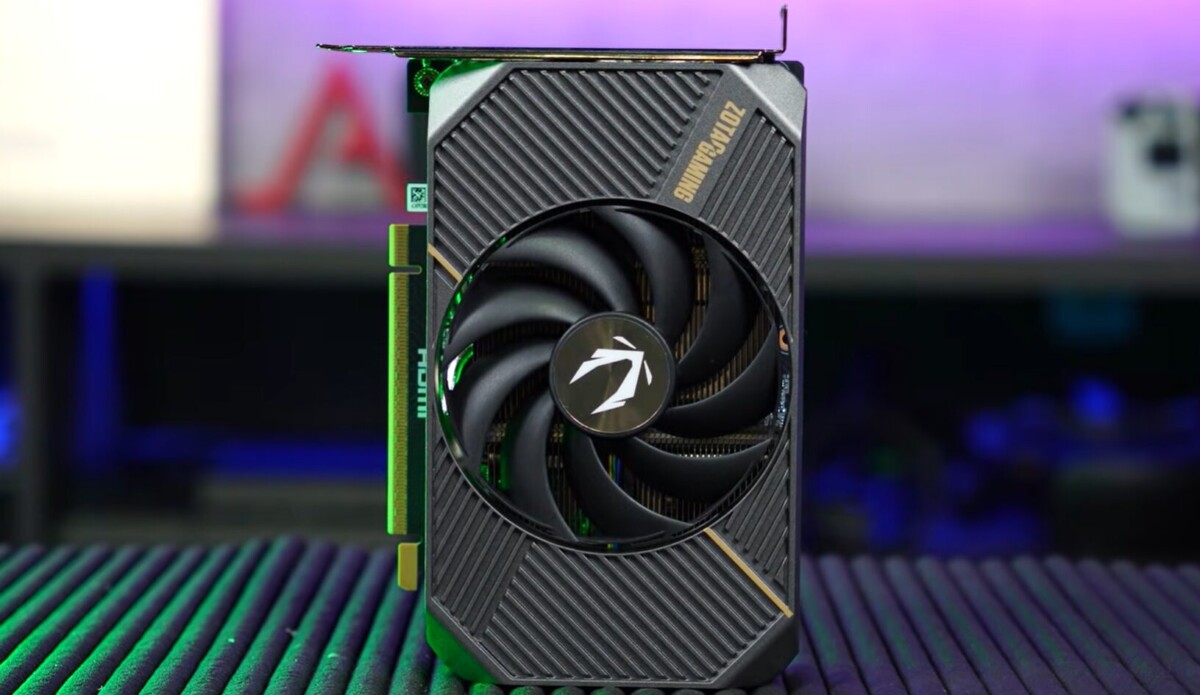

Queremos performance, mas performance é sinônimo de calor, e calor é nosso principal problema. A solução foi a GeForce RTX 5050 da Zotac no projeto single fan. Por ser um modelo de entrada e utilizar uma arquitetura moderna, ela é extremamente eficiente e esquenta muito pouco.
Um dos maiores desafios em projetos compactos é a fonte de alimentação. Enquanto muitos projetos sub-3 litros usam fontes externas (estilo notebook), nós queríamos um projeto totalmente integrado e com desempenho. Assim, foi necessário incluir uma fonte real no gabinete, utilizando o formato SF mais compacto. Escolhemos a Corsair SF1000L, uma fonte completamente modular (crucial, pois não há espaço para cabos não utilizados). Embora ela entregue impressionantes 1000 watts, o que está muito além da nossa necessidade, ela garante potência sem comprometer o design.
O Adrenaline Box: Um Gabinete Personalizado

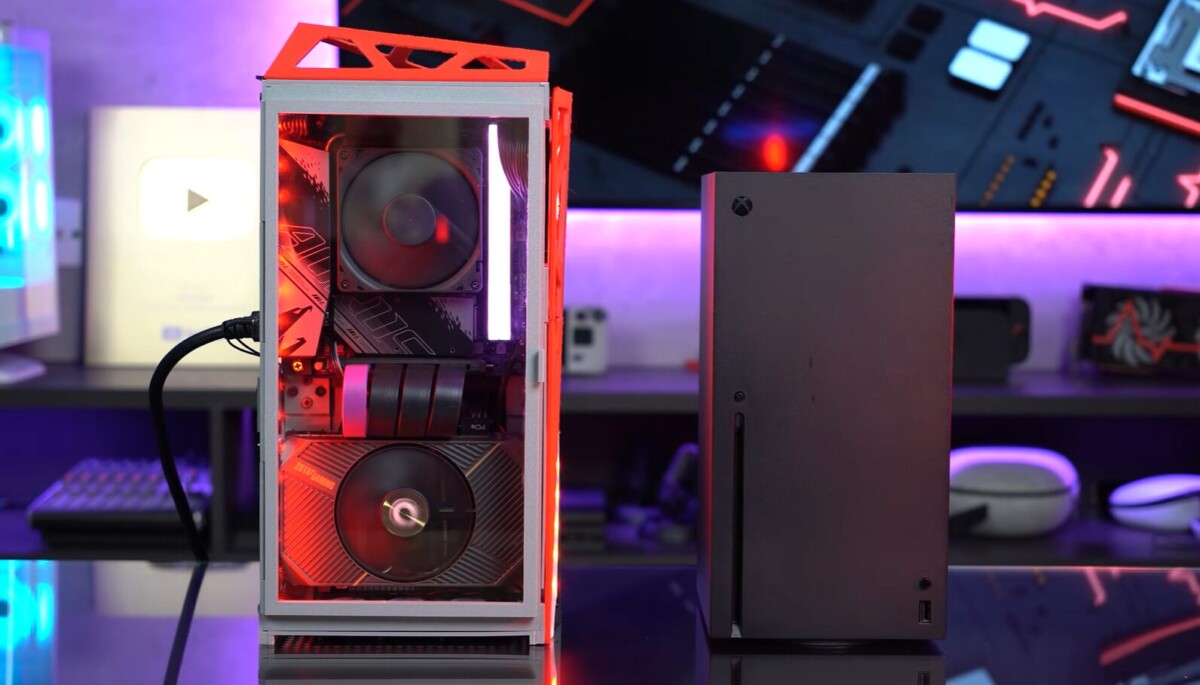

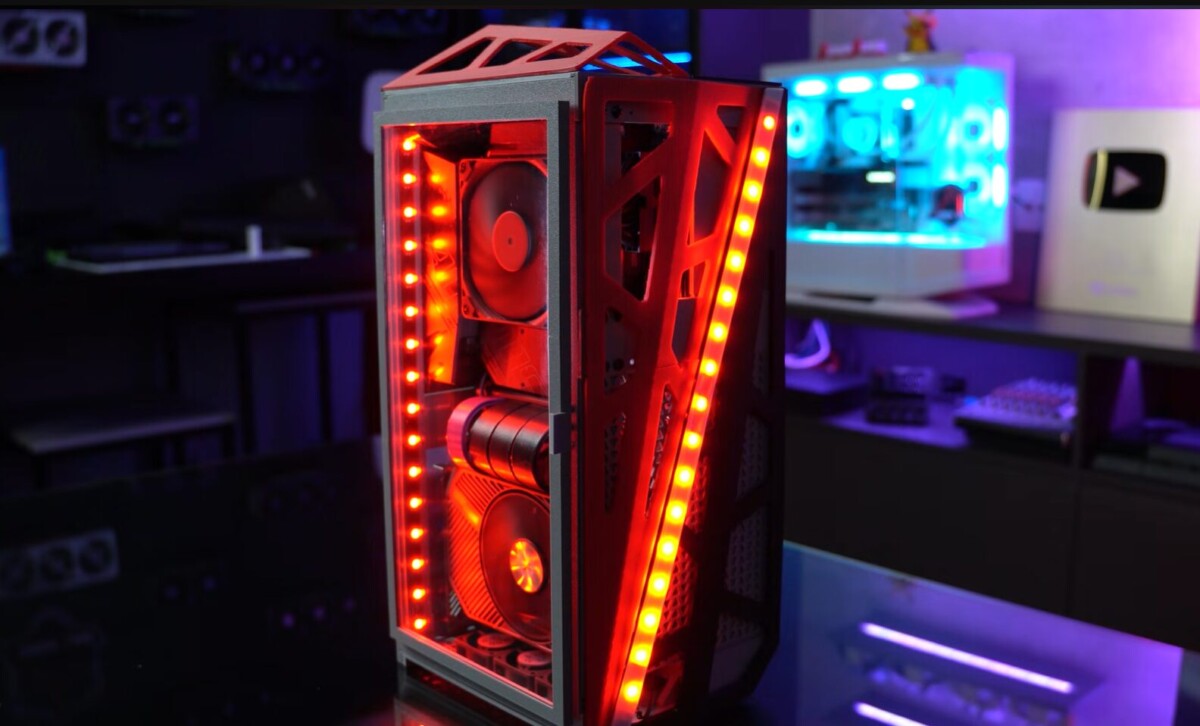

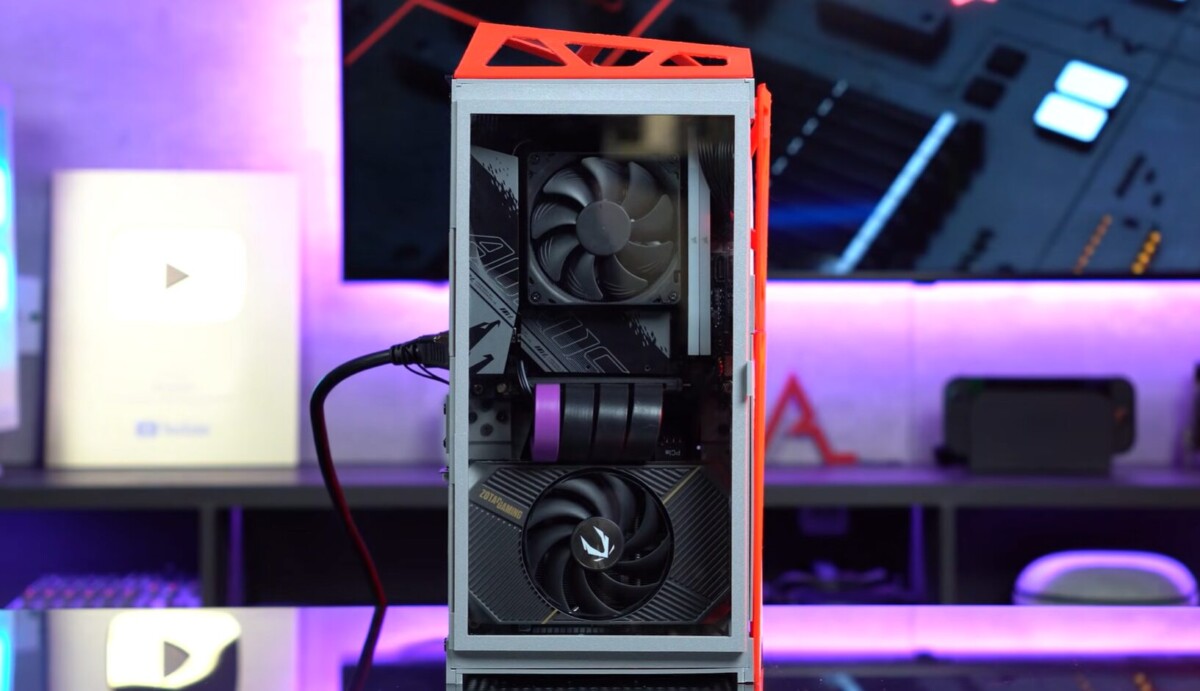

Com o poder da impressão 3D (utilizamos a Bambu Lab A1), pudemos desenhar o gabinete em torno das peças na posição que melhor otimizava o espaço. O resultado é o Adrenaline Box, um gabinete gamer compacto com menos de 10 litros de volume. Suas dimensões são 36cm x 17,5cm x 15,5cm.
Para o fluxo de ar, projetamos um sistema com seis fans: três na parte inferior (entrada de ar) e três na parte superior (exaustão), aproveitando a tendência do ar quente de subir. Lucas, que projetou o gabinete, incluiu uma controladora de potência para as fans, permitindo operar a 100% de potência (ótimo fluxo, mas barulhento) ou a 40% (fluxo modesto, mas ruído reduzido).
Componentes Utilizados na Construção do Mini-PC (Adrenaline Box)
| Categoria | Componente | Detalhes Relevantes | Links |
|---|---|---|---|
| Gabinete | Adrenaline Box (Customizado) | Impresso em 3D, menos de 10 litros de volume, fluxo de ar com 6 fans. | Site oficial da Bambu Lab A1 Onde comprar |
| Placa-Mãe | B760I Aorus Pro | Formato Mini-ITX, suporte a processadores Intel Core 12ª, 13ª e 14ª geração. | Link de compra Site oficial |
| Processador | Intel Core i5-13400 | TDP de 65 watts, bom nível de performance e baixa dissipação de calor. | Link de compra Site oficial |
| Cooler CPU | Noctua NH-L9i | Cooler de perfil baixo (3,7 cm de altura), específico para soquete LGA 1150/1200. | Link de compra Site oficial |
| Placa de Vídeo | Zotac GeForce RTX 5050 | Modelo single fan, compacto e eficiente, esquenta muito pouco. | Link de compra Site oficial |
| Memória RAM | Dupla de memórias da Corsair | Inclui LEDs (por razões estéticas). | |
| Fonte (PSU) | Corsair SF1000L | Formato SFX, completamente modular, 1000 watts de potência. | Link de compra Site oficial |
O Ajuste Fino: A Crise Térmica e a Filosofia dos Consoles

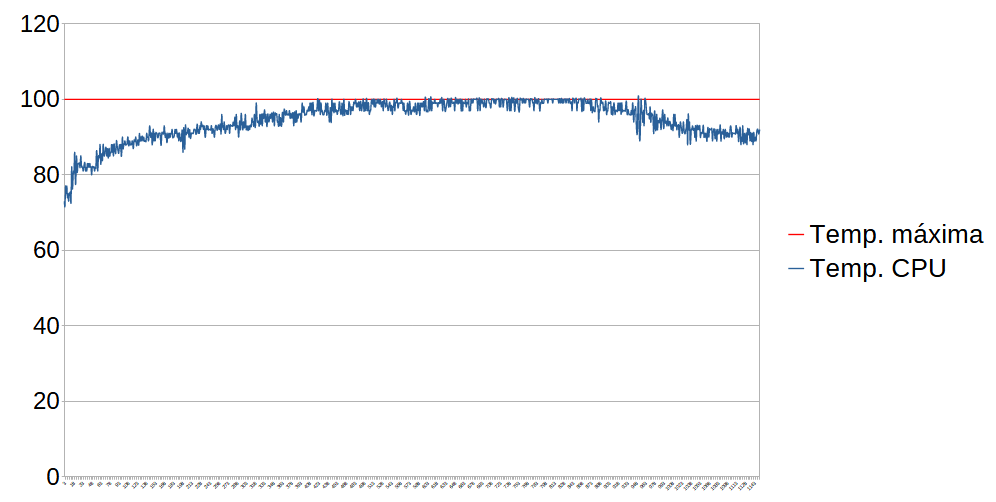

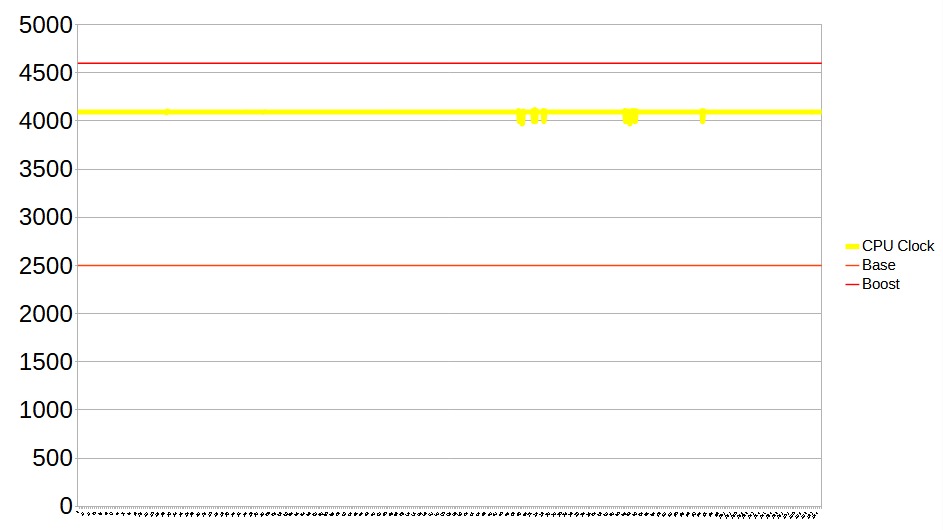

Em nosso teste de estresse (Battlefield 6, preset equilibrado, fans a 40%), o desempenho foi excelente, mantendo mais de 100 FPS de forma consistente em Full HD. No entanto, a temperatura do processador atingiu 100ºC, seu limite térmico. A placa de vídeo também operava quente, a 80ºC, um valor alto para um chip que costuma rodar abaixo de 70ºC. O desempenho do Core i5-13400 não foi muito prejudicado (operando a 4100 MHz, perto do boost máximo), mas temperaturas mais baixas eram essenciais.
Acelerar as fans para 100% amenizou o problema, mas não resolveu completamente. Mudar a posição do PC (deitá-lo) ajudou a reduzir a GPU para 65ºC e o CPU para 93ºC.
Percebemos que nossos componentes de desktop são dimensionados para o máximo de desempenho, operando no fim da curva de eficiência, algo que grandes gabinetes e fontes potentes permitem. Em um espaço restrito, precisávamos seguir a filosofia dos consoles.

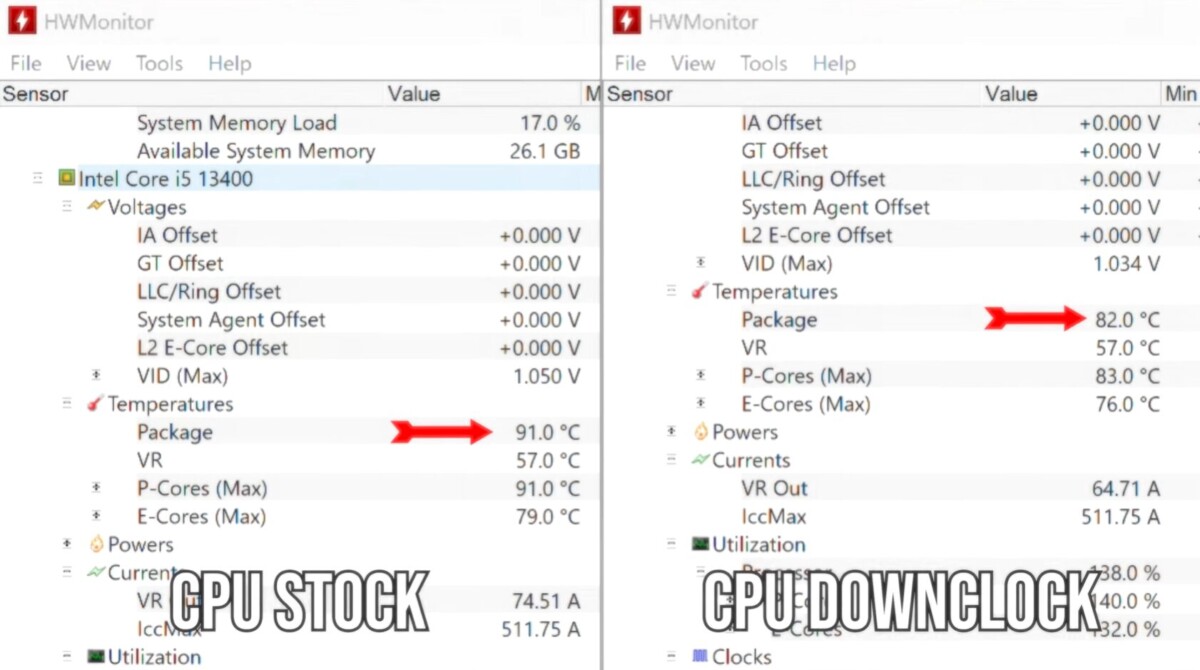

Aplicamos um downclocking na BIOS: definimos o boost máximo dos núcleos de performance para 3500 MHz (abaixo dos 4100 MHz originais). Além disso, ajustamos a placa de vídeo, reduzindo sua frequência em cerca de 200 MHz via MSI Afterburner.
O resultado foi imediato: mesmo jogando com o gabinete em pé e as fans a 40%, o processador raramente ultrapassa os 90ºC, e a placa de vídeo se mantém na casa dos 70ºC. Reduzimos drasticamente a produção de calor neste espaço enclausurado.
Conclusão de nosso mini-PC
O projeto Adrenaline Box demonstrou a complexidade de conciliar alto desempenho e compacidade. A capacidade de criar um gabinete do zero com impressão 3D nos permitiu otimizar o fluxo de ar e o layout de peças de desktop em um volume de menos de 10 litros. No entanto, a estabilidade térmica só foi alcançada ao adotar uma filosofia de eficiência, ajustando as frequências dos componentes para garantir que o sistema não atingisse seus limites de aquecimento
Este projeto nos ensina a respeitar o trabalho dos engenheiros que criam consoles e reforça como gerenciar aquecimento e ajustes de performance são tarefas desafiadoras.
